EMU Professional II 3/5 TCP/IP LP
3-fazowy EMU Professional II 3/5 TCP/IP LP jest licznikiem energii posiadającym dopuszczenie zgodnie z MID B+D oraz PTB-A 50.7. Ten licznik transformatorowy posiada zintegrowany interfejs TCP/IP.

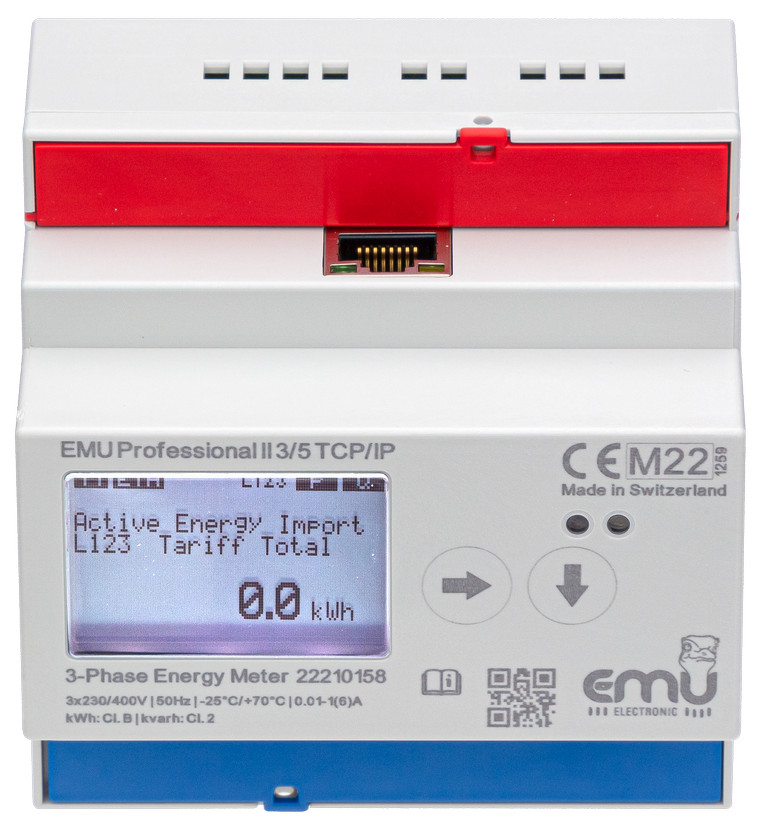

Interfejs TCP/IP
Zintegrowany interfejs TCP/IP w EMU Professional II jest przystosowany do naliczania trzeciej ilości EEG dla własnej produkcji energii elektrycznej.
Funkcje w skrócie
- Rejestrowanie różnych wartości pomiarowych
- Ochrona dostępu za pomocą hasła
- Zdalny odczyt poprzez Modbus TCP
- API HTTP-GET
- Serwer czasu NTP
- Eksport przechowywanych danych (ponad 3 lata)
- Dziennik zmian konfiguracji; ponad 2000 wpisów

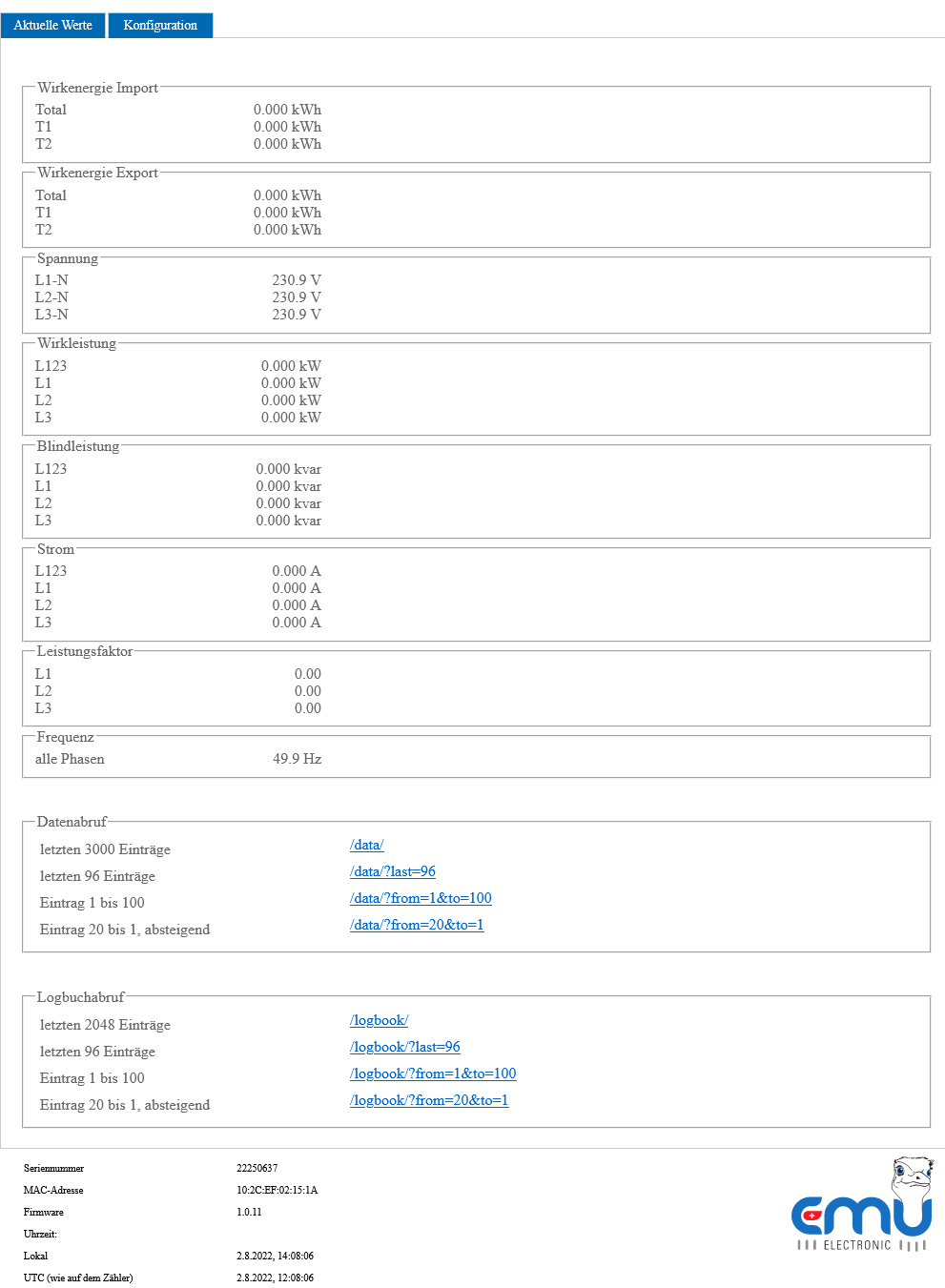

Możliwość odtworzenia wartości pomiarowych na liczniku energii TCP/IP
- Moc czynna (kw)
- Moc bierna (kvar)
- Moc pozorna (kVA)
- Prąd (A)
- Zużycie energii czynnej (kWh) i dostawa (kWh)
- Energia bierna pobrana (kvarh) i dostarczona (kvarh)
- Częstotliwość (Hz)
- Liczba awarii napięcia
- Konfiguracja przekładnika prądowego
Przechowywanie
Zintegrowana pamięć profili obciążenia ma głębokość zapisu ponad 3 lata w odstępach 15-minutowych.
Rejestrowane są następujące wartości pomiarowe:
- Moc czynna na fazę L1 / L2 / L3
- Aktywny zakup energii
- Aktywne dostarczanie energii
- Napięcie na fazę L1 / L2 L3
- Prąd na fazę L1 / L2 / L3

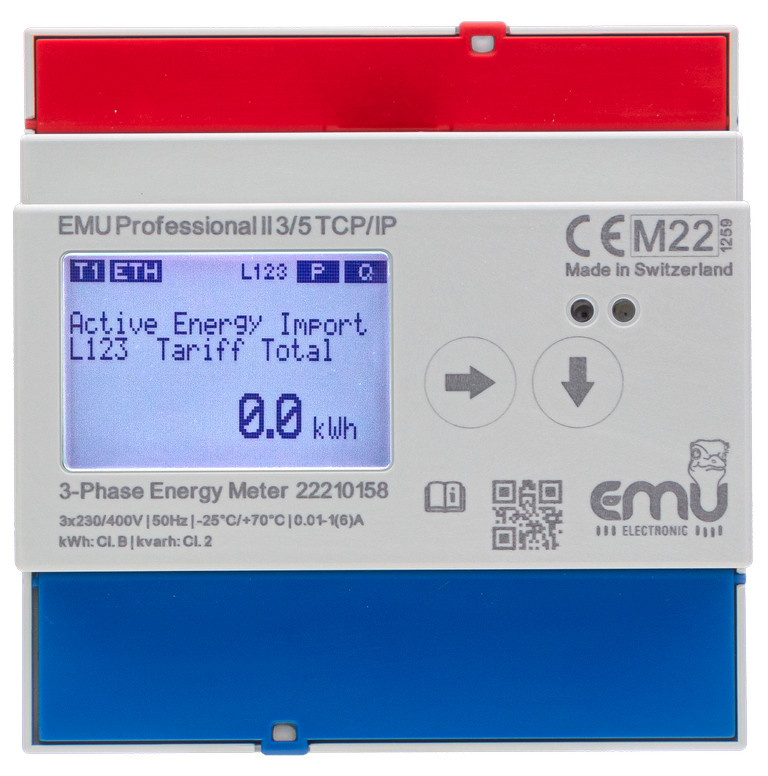

Wyświetlacz LCD
Dzięki graficznemu wyświetlaczowi LCD (38x28 mm) i podświetleniu LED, odczyt i ustawianie parametrów jest łatwe.
Konfiguracja
Konfiguracja EMU Professional II odbywa się za pomocą klawiszy dotykowych.
- Puls i czas

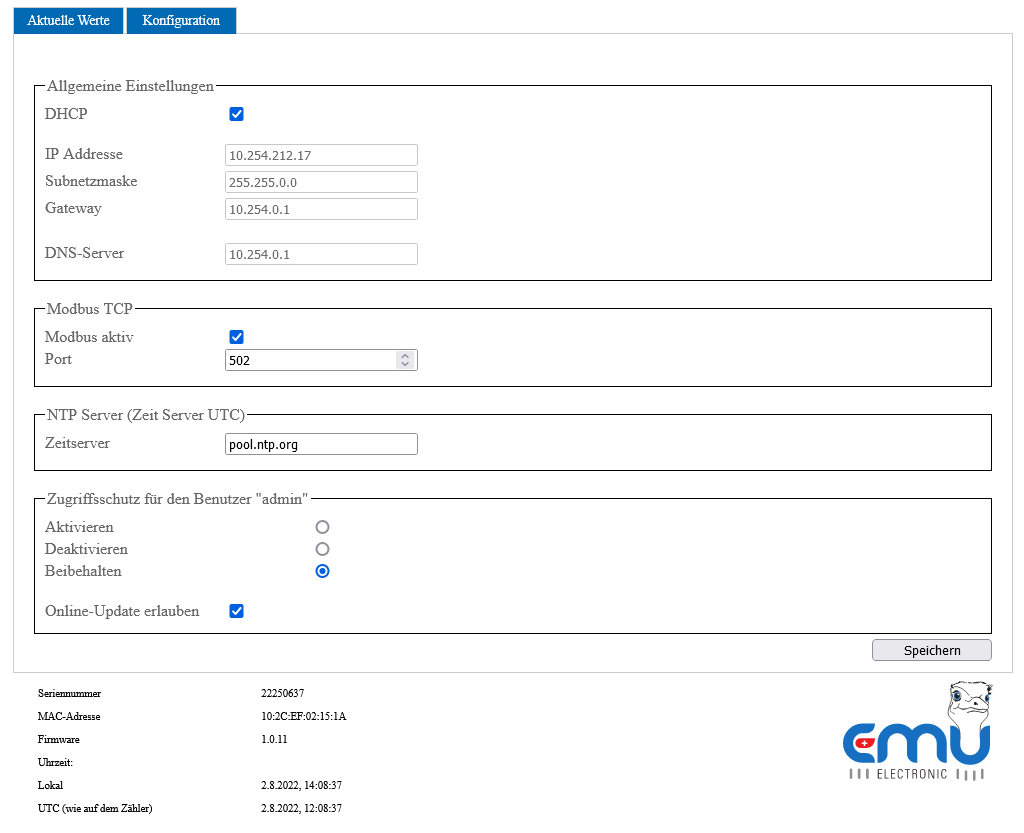

- Konfiguracja sieci (adres IP, podsieć, brama)
Wyjście impulsowe S0
EMU Professional II posiada konfigurowalne wyjście impulsowe S0.
- Dostawa energii biernej lub zużycie energii biernej
- Aktywna dostawa energii lub aktywne zużycie energii
Przełożenie przekładnika prądowego
Przełożenie przekładnika prądowego w liczniku EMU Professional II 3/5 TCP/IP LP może być wielokrotnie konfigurowane. Zmiany są rejestrowane w dzienniku.
- Przekładnik prądowy /5 A 5/5 A do 20'000/5 A w krokach co 5 A
- Przekładnik prądowy /1 A 1/1 A do 4'000/1 A w krokach co 1 A
Konfiguracja ex works
- Uzyskiwanie konfiguracji sieci za pomocą protokołu DHCP
- Podłączenie transformatora: 10 impulsów/ 120 ms
| Interface: | TCP/IP, http-get API, Modbus TCP |
|---|---|
| Połączenie: | 3ph. CT 5A and 1A |
| Zatwierdzenie: | PTB-A 50.7, MID B+D |
