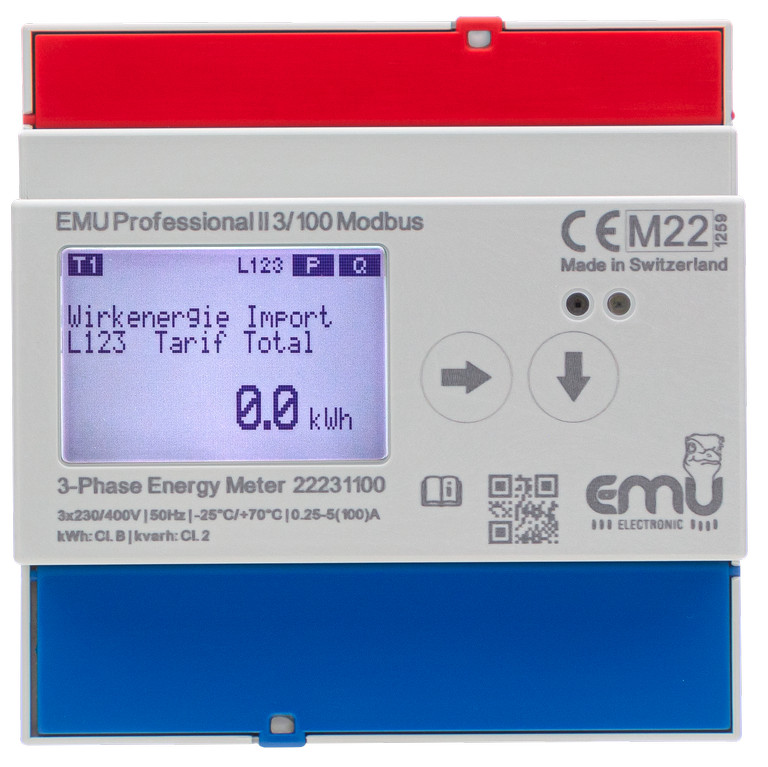

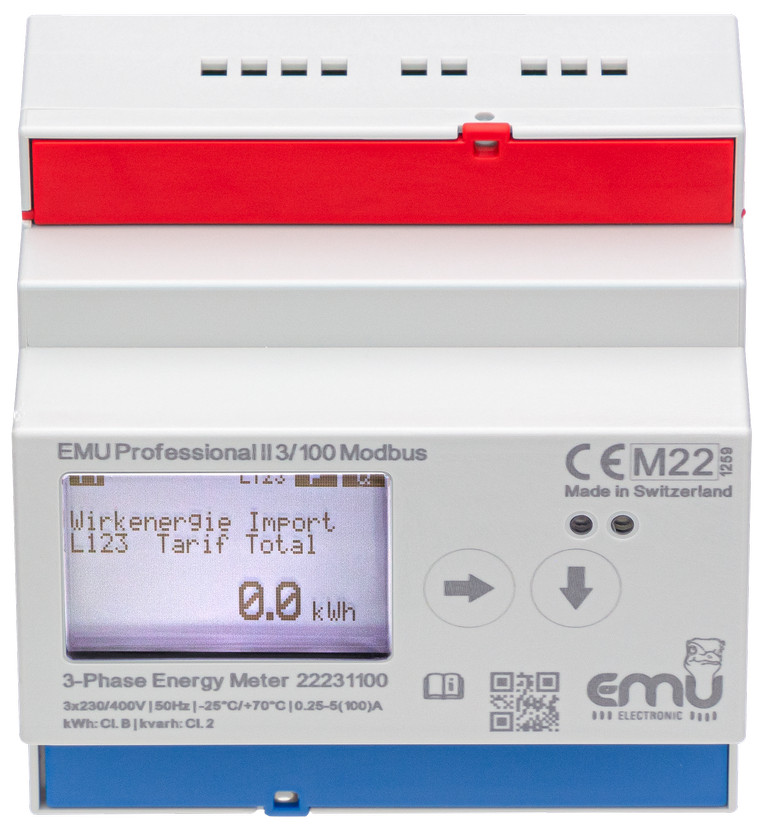

EMU Professional II 3/100 Modbus
De driefasige meter met RS485 Modbus RTU interface EMU Professional II 3/100 Modbus is MID B+D gecertificeerd. De RS485 Modbus RTU interface is geïntegreerd in de driefasige meter en is geschikt voor kostenplaatsfacturering, energiebeheer volgens ISO 50001 en energiekostenregistratie.
RS485 Modbus RTU interface
De RS485 Modbus RTU interface is geïntegreerd in de EMU Professional II 3/100 Modbus driefasenmeter.
Functies in een oogopslag
- Bidirectionele driefasemeter met Modbus RS485 interface
- 3x230/400 V
- Nauwkeurigheidsklasse B (1%)
- 100A directe aansluiting
- MID B+D, ex works for billing purposes
Ophaalbare meetwaarden
- Actief energieverbruik (kWh) en levering (kWh) Verbruik van reactieve energie (kWh) en levering (kWh)
- Actief vermogen (kw)
- Reactief vermogen (kvar)
- Schijnbaar vermogen (kVA)
- Stroom (A)
- Frequentie (Hz)
- Aantal spanningsfouten
De gemeten waarde kan worden bekeken op de energiemeter
- Actief energieverbruik (kWh) en levering (kWh)
- Verbruik van reactieve energie (kvarh) en levering (kvarh)
- Actief vermogen per fase en totaal (kW)
- Reactief per fase en totaal (kvar)
- Schijnbaar per fase en totaal (kVA)
- Stroom per fase en totaal (A)
- Spanning per fase (V)
- CosPhi
- Frequentie (Hz)
- Aantal spanningsonderbrekingen
LCD-scherm
Het 38x28 mm grafische LCD-display met LED-achtergrondverlichting maakt het aflezen en instellen van parameters mogelijk met een uitstekende zichtbaarheid van de cijfers.
Configuratie
Het Modbus-adres en de baudrate kunnen worden geconfigureerd via aanraakgevoelige bedieningstoetsen op de driefasenmeter.
De S0-impulsfrequentie en -lengte kunnen via toetsen worden geconfigureerd (1/10/100/1000/10000 per kWh / kvarh)
S0 puls uitgang
Naast de RS485 interface heeft de 3-fasen Modbus meter EMU Professional II 3/100 Modbus een configureerbare S0 pulsuitgang voor actieve of reactieve energie.
Configuratie ex-werken
- Rechtstreekse aansluiting: 1.000 pulsen/ 40 ms
Fabrikant
De driefasige kwh meter wordt in Zwitserland geproduceerd door EMU Electronic AG.
Meer informatie: https://www.emuag.ch
| Aansluiting: | 3ph. Direct 100A |
|---|---|
| Goedkeuring: | MID B+D |
| Interface: | Modbus RTU, RS 485 |
