Modbus TCP
Modbus TCP es un protocolo de comunicación utilizado para conectar dispositivos de automatización industrial y sistemas de control. Se basa en el protocolo Modbus, ampliamente utilizado en sistemas de control industrial, y añade soporte para redes TCP/IP.
Modbus TCP utiliza una arquitectura cliente-servidor, donde un dispositivo actúa como servidor y uno o más dispositivos actúan como clientes. El servidor almacena los datos que los clientes desean acceder, y los clientes envían solicitudes al servidor para leer o escribir datos.
El protocolo Modbus TCP utiliza una cabecera de longitud fija seguida del cuerpo de datos. La cabecera contiene información sobre la transacción, como el ID de transacción, el ID de protocolo, la longitud del cuerpo de datos y el ID de unidad.
Modbus TCP admite una variedad de códigos de función, que se utilizan para indicar el tipo de operación que se está realizando. Algunos de los códigos de función más comunes incluyen:
- Leer registros de retención (FC 3)
- Leer registros de entrada (FC 4)
- Escribir un solo registro (FC 6)
- Escribir varios registros (FC 16)
Modbus TCP también admite una variedad de tipos de datos, incluyendo enteros de 16 bits y 32 bits, valores de punto flotante y cadenas ASCII.
Modbus TCP se utiliza ampliamente en sistemas de control industrial y es compatible con una variedad de dispositivos, incluyendo controladores lógicos programables (PLCs), unidades terminales remotas (RTUs) y computadoras industriales.
Para implementar Modbus TCP, los desarrolladores suelen utilizar una biblioteca o paquete de software que proporciona una API para enviar y recibir mensajes Modbus TCP. Estas bibliotecas a menudo manejan los detalles del protocolo Modbus TCP, como la construcción y el análisis de cabeceras y cuerpos de datos, para que los desarrolladores puedan concentrarse en la lógica de la aplicación.
Es importante tener en cuenta que Modbus TCP no es un protocolo seguro y debería utilizarse junto con un protocolo de transporte seguro como TLS/SSL para cifrar la comunicación.
En resumen, Modbus TCP es un protocolo de comunicación ampliamente utilizado para conectar dispositivos de automatización industrial y sistemas de control. Se basa en el protocolo Modbus y añade soporte para redes TCP/IP, lo que lo hace adecuado para su uso en redes industriales

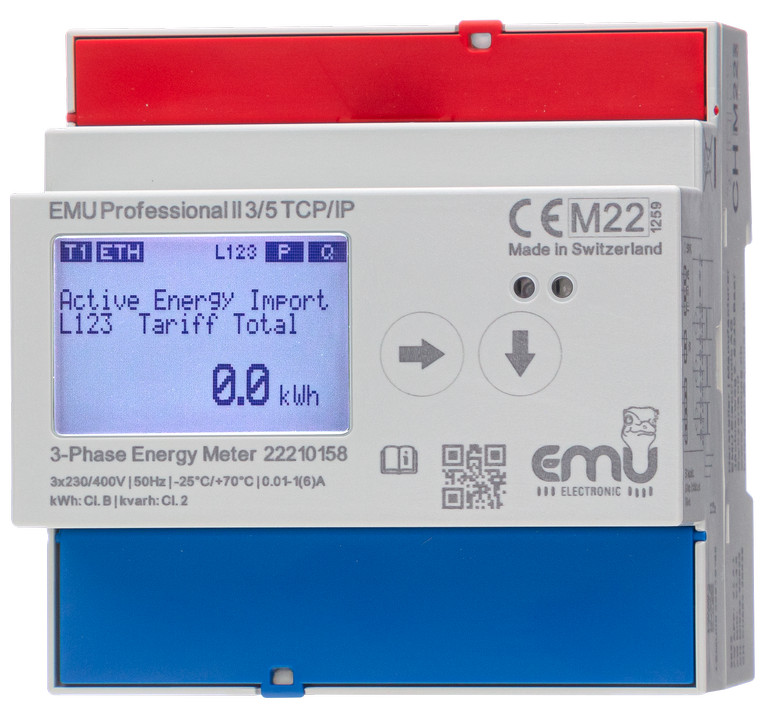

¿Cómo se comunican los contadores de electricidad mediante Modbus TCP?
Los contadores de electricidad que se comunican mediante Modbus TCP utilizan el protocolo Modbus TCP para intercambiar datos con un dispositivo remoto, como un sistema de adquisición de datos o un sistema de gestión de energía.
El contador actúa como servidor y el dispositivo remoto actúa como cliente. El cliente envía solicitudes al servidor para obtener datos como la corriente actual, el voltaje actual o el consumo de energía. El servidor responde con los datos correspondientes.
Modbus TCP admite varios códigos de función que pueden ser utilizados por los contadores para leer y escribir datos. Por ejemplo, el código de función 3 (Read Holding Registers) se puede utilizar para leer el consumo actual del contador, o el código de función 6 (Write Single Register) se puede utilizar para escribir el contador de energía.
Los contadores también tienen un número de identificación único conocido como ID de unidad, que se incluye en la cabecera de Modbus TCP, para que el cliente sepa a qué contador se está dirigiendo.
Es importante tener en cuenta que Modbus TCP no es un protocolo seguro, y cuando se utilizan contadores de electricidad mediante Modbus TCP en un entorno productivo, se recomienda utilizarlo junto con un protocolo de transporte seguro como TLS/SSL para cifrar la comunicación.
