Trafo měřící

Na skladě

Montáž na lištu DIN pro EMCT 41
Montáž na lištu DIN pro EMCT 41
Montáž na lištu DIN EMCT 41 je vhodná pro proudový transformátor řady EMCT 41.Na jeden proudový transformátor je nutná jedna montáž.

1,61 €*

Na skladě

EMCT 21 montáž na lištu DIN
EMCT 21 montáž na lištu DIN
EMCT 21 je vhodný pro montáž na lištu DIN pro proudové transformátory řady EMCT 21.Na jeden transformátor proudu je nutná jedna montáž.

1,61 €*

Na skladě

Montáž na lištu DIN pro EMCT 31
Montáž na lištu DIN pro EMCT 31
EMCT 31 je vhodný pro montáž na lištu DIN pro proudové transformátory řady EMCT 31.Na jeden transformátor proudu je nutná jedna montáž.

1,61 €*

Na skladě

EMCT 21 | 60/5A, 1.5VA, Klasse 1
EMCT 21 | 60/5A, 1.5VA, Klasse 1
EMCT 21 60/5A je klipový transformátor proudu pro primární proud 60 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.21.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 60 ASekundární proud: 5 ARozměry: Š 51 x V 70 x H 30 mmTřída přesnosti: 1

14,28 €*

Na skladě

EMCT 31 | 400/5A, 5VA, Klasse 0.5
EMCT 31 | 400/5A, 5VA, Klasse 0.5
EMCT 31 400/5A je klipový transformátor proudu pro primární proud 400 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.31.DIN). Technické údajePrimární proud: 400 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

15,47 €*

Na skladě

EMCT 31 | 100/5A, 2.5VA, Klasse 1
EMCT 31 | 100/5A, 2.5VA, Klasse 1
EMCT 31 100/5 A je klipový transformátor proudu pro primární proud 100 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 100 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 1

15,47 €*

Na skladě

EMCT 31 | 150/5A, 2.5VA, Klasse 1
EMCT 31 | 150/5A, 2.5VA, Klasse 1
EMCT 31 150/5 A je klipový transformátor proudu pro primární proud 150 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údaje Primární proud: 150 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 1

15,47 €*

Na skladě

EMCT 31 | 300/5A, 5VA, Klasse 0.5
EMCT 31 | 300/5A, 5VA, Klasse 0.5
EMCT 31 300/5A je klipový transformátor proudu pro primární proud 300 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.31.DIN). Technické údajePrimární proud: 300 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

15,47 €*

Na skladě

EMCT 31 | 250/5A, 5VA, Klasse 0.5
EMCT 31 | 250/5A, 5VA, Klasse 0.5
EMCT 31 250/5A je klipový transformátor proudu pro primární proud 250 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 250 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

15,47 €*

Na skladě

EMCT 31 | 125/5A, 2.5VA, Klasse 1
EMCT 31 | 125/5A, 2.5VA, Klasse 1
EMCT 31 125/5 A je klipový transformátor proudu pro primární proud 125 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 125 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 1

15,47 €*

Na skladě

EMCT 31 | 80/5A, 1.5VA, Klasse 1
EMCT 31 | 80/5A, 1.5VA, Klasse 1
EMCT 31 80/5A je klipový transformátor proudu pro primární proud 80 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 80 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 1

15,47 €*

Na skladě

EMCT 31 | 200/5A, 2.5VA, Klasse 1
EMCT 31 | 200/5A, 2.5VA, Klasse 1
EMCT 31 200/5A je klipový transformátor proudu pro primární proud 200 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 200 ASekundární proud: 5 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 1

15,47 €*

Na skladě

EMCT 41 | 250A, 5VA, Klasse 0.5
EMCT 41 | 250A, 5VA, Klasse 0.5
EMCT 41 250/5A je klipový transformátor proudu pro primární proud 250 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.41.DIN). Technické údajePrimární proud: 250 ASekundární proud: 5 ARozměry: Š 62 x V 78 x H 40 mmTřída přesnosti: 0,5

20,23 €*

Na skladě

EMCT 41 | 300A, 5VA, Klasse 0.5
EMCT 41 | 300A, 5VA, Klasse 0.5
EMCT 41 300/5A je klipový transformátor proudu pro primární proud 300 A a sekundární proud 5 A.Součástí dodávky proudových transformátorů je potřebný montážní materiál.Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.41.DIN). Technické údajePrimární proud: 300 ASekundární proud: 5 ARozměry: Š 62 x V 78 x H 40 mmTřída přesnosti: 0,5

20,23 €*

Na skladě

EMCT 41 | 400A, 5VA, Klasse 0.5
EMCT 41 | 400A, 5VA, Klasse 0.5
EMCT 41 400/5A je klipový transformátor proudu pro primární proud 400 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.41.DIN). Technické údajePrimární proud: 400 ASekundární proud: 5 ARozměry: Š 62 x V 78 x H 40 mmTřída přesnosti: 0,5

20,23 €*

Na skladě

EMCT 41 | 500A, 5VA, Klasse 0.5
EMCT 41 | 500A, 5VA, Klasse 0.5
EMCT 41 500/5A je klipový transformátor proudu pro primární proud 500 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Volitelně je k dispozici nacvakávací montáž na lištu DIN (CT.41.DIN). Technické údajePrimární proud: 500 ASekundární proud: 5 ARozměry: Š 62 x V 78 x H 40 mmTřída přesnosti: 0,5

20,23 €*

Na skladě

EMCT 31 | 200/1A, 2.5VA, Klasse 0,5
EMCT 31 | 200/1A, 2.5VA, Klasse 0,5
EMCT 31 200/1 A je klipový transformátor proudu pro primární proud 200 A a sekundární proud 1 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 200 ASekundární proud: 1 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

23,38 €*

Na skladě

EMCT 31 | 300/1A, 5VA, Klasse 0.5
EMCT 31 | 300/1A, 5VA, Klasse 0.5
EMCT 31 250/1 A je klipový transformátor proudu pro primární proud 250 A a sekundární proud 1 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 250 ASekundární proud: 1 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

23,38 €*

Na skladě

EMCT 31 | 400/1A, 5VA, Klasse 0.5
EMCT 31 | 400/1A, 5VA, Klasse 0.5
EMCT 31 400/1 A je klipový transformátor proudu pro primární proud 400 A a sekundární proud 1 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 400 ASekundární proud: 1 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

23,38 €*

Na skladě

EMCT 31 | 250/1A, 5VA, Klasse 0.5
EMCT 31 | 250/1A, 5VA, Klasse 0.5
EMCT 31 250/1 A je klipový transformátor proudu pro primární proud 250 A a sekundární proud 1 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 250 ASekundární proud: 1 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

23,38 €*

Na skladě

EMCT 31 | 150/1A, 2.5VA, Klasse 0.5
EMCT 31 | 150/1A, 2.5VA, Klasse 0.5
EMCT 31 150/1 A je klipový transformátor proudu pro primární proud 150 A a sekundární proud 1 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál. Montáž na lištu DIN (CT.31.DIN) je k dispozici jako volitelné příslušenství. Technické údajePrimární proud: 150 ASekundární proud: 1 ARozměry: Š 50 x V 70 x H 30 mmTřída přesnosti: 0,5

23,38 €*

Na skladě

EMCT 51 | 800A, 12.5VA, Klasse 0,5
EMCT 51 | 800A, 12.5VA, Klasse 0,5
EMCT 51 800/5A je klipový transformátor proudu pro primární proud 800 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál.  Technické údajePrimární proud: 800 ASekundární proud: 5 ARozměry: Š 74 x V 98 x H 50 mmTřída přesnosti: 0,5

30,70 €*

Na skladě

EMCT 51 | 600A, 10VA, Klasse 0.5
EMCT 51 | 600A, 10VA, Klasse 0.5
EMCT 51 600/5A je klipový transformátor proudu pro primární proud 600 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál.  Technické údajePrimární proud: 600 ASekundární proud: 5 ARozměry: Š 74 x V 98 x H 50 mmTřída přesnosti: 0,5

30,70 €*

Na skladě

EMCT 61 | 800A, 20VA, Klasse 0.5
EMCT 61 | 800A, 20VA, Klasse 0.5
EMCT 61 800/5A je klipový transformátor proudu pro primární proud 800 A a sekundární proud 5 A. Součástí dodávky proudových transformátorů je potřebný montážní materiál.  Technické údajePrimární proud: 800 ASekundární proud: 5 ARozměry: Š 86 x V 110 x H 45 mm Třída přesnosti: 0,5

40,46 €*

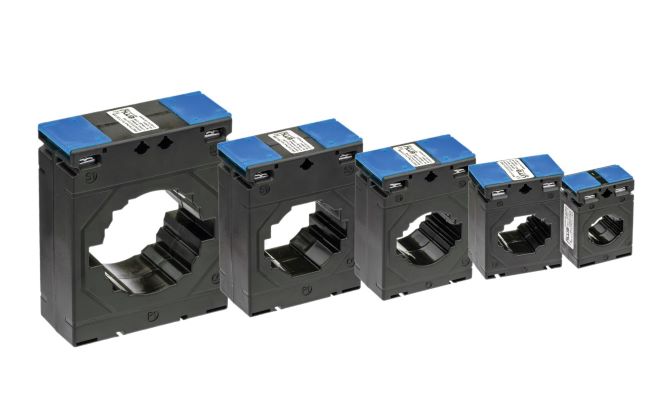

5A Trafo měřící

mehrere EMCT Aufsteckstromwandler

1A Trafo měřící

mehrere EMCT Aufsteckstromwandler

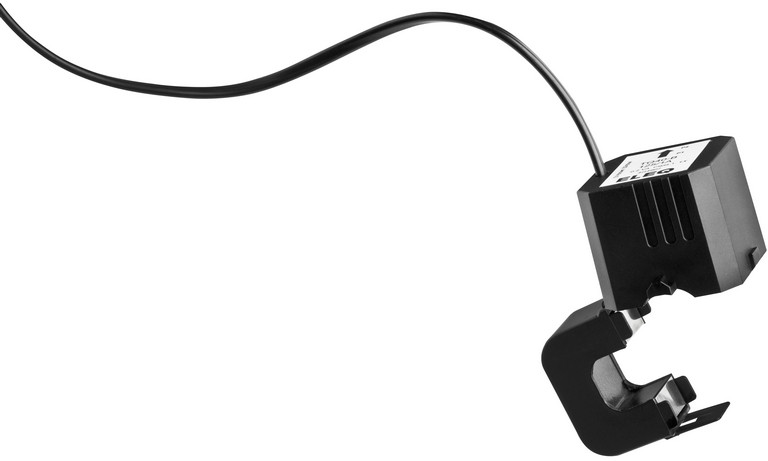

Trafo měřící s děleným jádrem

TQ40 teilbarer Stromwandler für digitale Messsysteme

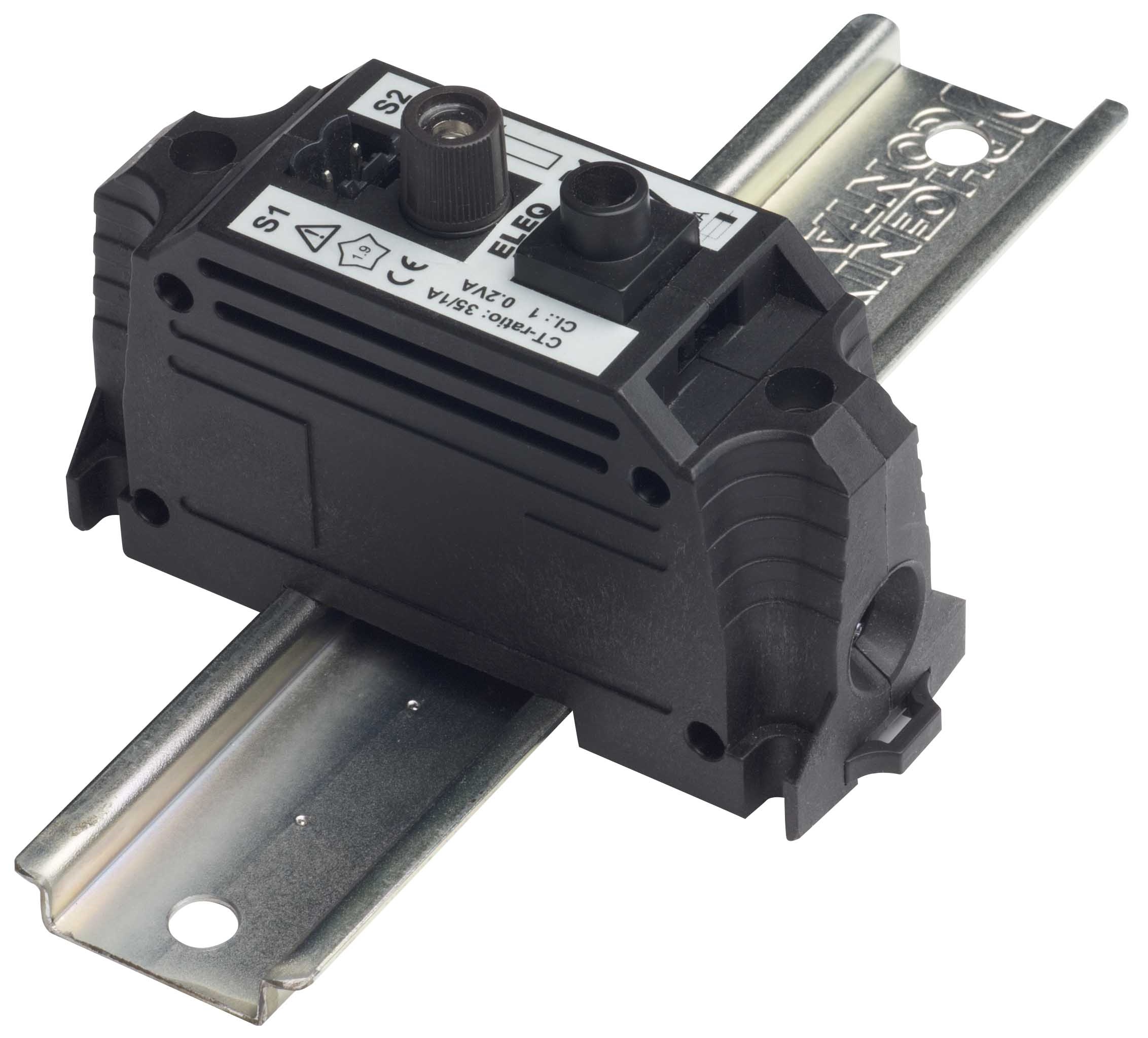

VCT32

Anschlussklemme mit integriertem Stromwandler

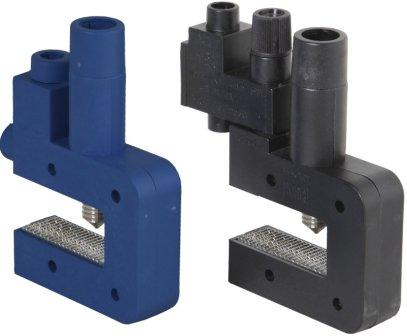

Napěťová odbočka

Spannungsabgriffe UAK Set

Nakupujte proudové trafo měřící a napěťové odbočky online na EMU Metering

Jako poskytovatel chytrých a moderních řešení měření proudu má EMU Metering ve svém repertoáru samozřejmě také proudové transformátory. Ale co to vlastně je proudový transformátor? Jedná se o druh transformátoru. S jeho pomocí se střídavý proud buď sníží, nebo znásobí. Spolu s napěťovými a potenciálovými transformátory patří mezi přístrojové transformátory proudové transformátory. Škálují velké elektrické hodnoty na menší, standardizované hodnoty, se kterými lze snadno pracovat pro digitální a inteligentní měřicí zařízení.

V online obchodě EMU Metering najdete různé proudové transformátory a napěťové odbočky pro efektivní měření vaší spotřeby energie.

Jaká je funkce proudového transformátoru?

Běžný transformátor má primární vinutí, jádro nebo vzduchovou mezeru a sekundární vinutí. Střídavý proud v primárním okruhu generuje v jádře střídavé magnetické pole, které se stává indukovaným střídavým proudem v sekundárním okruhu. Proudový transformátor je specifikován svým proudovým poměrem z primární k sekundární straně. Sekundární jmenovitý nebo výstupní proud je obvykle standardizován na 1 nebo 5 ampér. V souladu s tím na EMU najdete jak 1A-, tak 5A proudový transformátor. Rozsah primárního proudu pro naše zařízení je od 60 do 2000 ampérů.

Jaké typy proudových transformátorů existují?
